Placez la carte Bing comme carte de fond dans Microstation

Microstation dans son édition CONNECT Edition, dans sa mise à jour, 7 a activé la possibilité d'utiliser Bing Map en tant que couche de service d'imagerie. Bien que cela ait été possible auparavant, il occupait une clé de mise à jour Microsoft Bing; mais comme vous vous en souviendrez, Microsoft est désormais le principal partenaire de Bentley dans le monde. Pavilion Alliance, avec lequel une clé n'est plus nécessaire, ayant seulement la session CONNECT ouverte.

CONNECT est un service via lequel vous avez accès aux mises à jour, aux formations, au contrôle des projets gérés par l'utilisateur et à la gestion des tickets. Ce service existe sur la plate-forme en ligne et également dans la version client.

Comme nous l'avons entendu à la conférence de Singapour, la technologie appelée ConceptStation dans l'environnement DgnDB / iModel permettra non seulement cette connexion aux services de cartographie Bing, mais aussi très bientôt MapBox et Here.

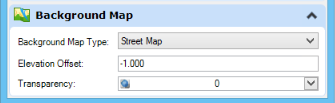

Une fois que la session client CONNECT a démarré, indiquant le système de coordonnées, il est possible d'appeler une carte d'arrière-plan à partir de la vue des attributs.

A partir des couches de données Bing, il est possible d'avoir:

  • Carte des rues: une carte de type cartographique avec des routes et des noms de lieux,
  • Aerial - image aérienne,
  • Hybride: une combinaison d'image aérienne et de routes et de noms de lieux,

Il y a la possibilité de définir l'élévation pour le cas des images sur le modèle 3D, ainsi que d'établir des pourcentages de transparence.

Fait intéressant, la configuration de carte de fond de Microstation le stocke dans un tampon associé à la vue (vue), de sorte qu'il peut être activé dans des fenêtres séparées d'une manière synchronisée, indépendante et même sauvegardée, faisant la vue précédente ou suivante avec la vitesse de rendu dans lequel Microstation a toujours été très robuste.

Pour l'instant, la mosaïque est un peu lente, mais dépend du type de connexion Internet, en particulier lorsque vous vous en éloignez ou que vous vous en approchez. Mais une fois téléchargé, cela fonctionne à merveille.


Pour appeler le service depuis la ligne de commande:

Entrée au clavier - SET BACKGROUNDMAP NONE | RUE | AÉRIEN | HYBRIDE [zOffset, [transparence, [numéro de vue]]]
