3D civile, la conception des routes, leçon 2

Dans le post précédent nous avons vu comment importer des points, maintenant nous allons voir comment les filtrer pour avoir une meilleure idée de ce que nous avons. Les points que nous avons ont les attributs suivants:

FENÊTRE, PISTE, GAP

Alors le reste n'a rien, donc nous supposerons que c'est le terrain naturel et il y a aussi les points de l'axe central qui sont indiqués avec les stations 0 + 000 0 + 10, 0 + 20 ... jusqu'à atteindre 0 + 650

Personnaliser les points de siège

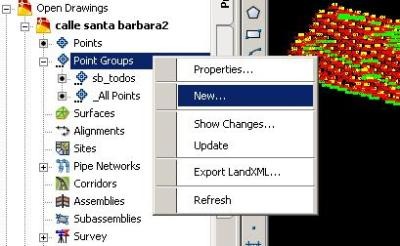

Ce que nous voulons, c'est de pouvoir visualiser le type de points en fonction de leurs attributs de la table, de sorte que dans le groupe de points on fait le bouton droit et sélectionnez "Nouveau".

Profil transversal 3d de section transversale

Ensuite, nous allons l'appeler "Siege" et modifier les propriétés de style de point, en créant un nouveau style en définissant ce qui suit:

  • Dans "Information", nous appelons "Siege"
  • Dans "Marker", nous choisirons un X
  • Dans "Affichage", nous changerons la couleur en orange
  • Ensuite, nous faisons "Accepter"

Nous faisons la même chose avec l'étiquette (style d'étiquette de point), mais dans ce cas, nous voulons que le texte ne soit pas visible et pour cela:

  • Dans "Information", nous appelons "Enclosure label"
  • Dans "Mise en page", nous choisissons "numéro de point", "Description du point" et "Élévation du point" false. La couleur pourrait être changée sur place.
  • Nous acceptons

Profil transversal 3d de section transversale

Maintenant, pour demander que ce style arrive aux points de la clôture que nous sélectionnons dans l'onglet "Inclure"Profil transversal 3d de section transversale que le texte contient le mot "CERCO", nous choisissons "appliquer" et vérifions dans l'onglet "Liste des points" que tous les points contiennent cette description.

Ensuite, nous faisons OK et nous verrons que tous les points de la clôture ont la couleur orange X telle que nous l'avons définie.

Profil transversal 3d de section transversale

Les points du glissement

Nous ferons de même avec l'attribut "CORREDERO", dans ce cas, je vous donnerai une roue de couleur bleue, et je ferai en sorte que les noms, les élévations et le nombre soient cachés.

Pour afficher la modification, nous nous régénérons avec "re" et "enter".

Profil transversal 3d de section transversale

Points d'arrêt

Si l'étape précédente vous coûte, maintenant vous devez essayer de récupérer le sol, c'est la même procédure initiale, créant ainsi un style particulier pour chaque type de points.

Dans le cas du Gap, j'utiliserai la couleur verte, comme symbole un carré et sans description. Les blocs pourraient bien être utilisés pour cela, mais ce n'est pas mon sujet de discussion pour aujourd'hui.

Les points du terrain naturel.

Pour cela, nous ferons une sélection spéciale, dans ce cas, pas dans "include" mais dans "exclude", en plaçant ce qui suit:

CORREDERO, GAP, FENCE, 0 + *

Ce que cela signifie, c'est que vous laissez tous les points qui ne contiennent aucune description comme celle-ci, notez que le dernier est expliqué à l'étape suivante.

À ce stade, le travail devrait ressembler à ceci:

Profil transversal 3d de section transversale

Les points de l'axe central

Dans ce cas, ce que nous faisons est une «inclusion», en plaçant 0 + *

ce qui implique que toutes les stations qui ont le zéro, le signe plus et tout autre personnage seront sélectionnés. Et à cela, nous donnerons un symbole de plus, nous laisserons visible seulement la station et l'élévation.

Profil transversal 3d de section transversale

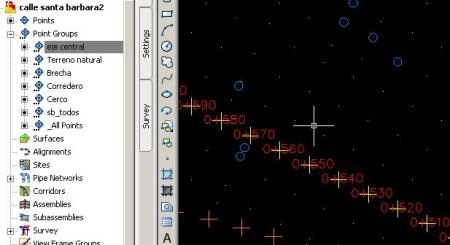

Je comprends que la personnalisation de ce dernier devrait vous avoir coûté, mais c'est la façon de tester, de modifier les propriétés pour savoir ce qui est modifié. Enfin, il devrait ressembler à ceci:

Profil transversal 3d de section transversale  Profil transversal 3d de section transversale

Vous pouvez l'ignorer, mais je prévois que cela vous coûtera plus tard. Ici vous pouvez télécharger le fichier à l'avance qu'il mène. Comme vous pouvez le voir, vous pouvez déjà différencier les différentes classes de capture de la station totale.
