ArcMap: Importer des données de Microstation Geographics

À un moment donné, nous en avons discuté puisque Geographics peut être exporté /importar données avec ESRI, création de fichiers shp.  Mais si vous avez installé ArcGIS, l'extension d'interopérabilité a de très bonnes fonctionnalités, jetez un oeil:

1. Activez l'extension.

Cela se fait outils> extensions et ici l'extension est activée Interopérabilité des données.

L'outil est en ArcCatalog, mais si l'extension n'est pas active ou n'est pas autorisée, le système en informera (je suis à l'aide ArcGIS 9.3)

2. Importer des données

Une fois que le Importation rapide, un panneau s'affiche qui demande essentiellement deux sujets: Qu'est-ce que nous allons importer et où allons-nous le stocker. Dans ce cas, je souhaite importer des données depuis un Projet géographiquement, stockés dans une base de données Access, avec lesquels les attributs ont été créés dans un fichier dgn et que je souhaite être dans une géodatabase.

Dataset d'importation. Il faut reconnaître qu'avec cette extension ArcGIS, vous pouvez lire et traiter des données CAO / SIG de plus de 115 formats pris en charge par FME de Coffre-fort Logiciel. Parmi eux, AutoDesk, CityGML, GeoJSON, GeoRSS, Google Earth, IDRISI, Geomedia, LandXML, MapInfo, PostGIS, PostgreSQL, Trimble JobXML, TIGER, WFS, etc.

Dans le cas de Bentley, il existe une option pour importer un vecteur simple et également à partir d'un projet Geographics (il ne le fait pas encore avec les données xfm de Bentley Map). Attention, les fichiers dgn peuvent être appelés avec de nombreuses extensions, telles que .cat, .hid, .adm, .cad, etc. Pour ce faire, vous devez activer l'option dans outils> options> CAOSi ce n'est pas le cas, il ne reconnaîtra que les fichiers d'extension dgn.

Source.  Ici la source de données spatiales est identifiée, dans ce cas, nous choisissons Bentley Microstation GeoGraphics, comme Format. Puis dans Ensemble de données nous choisissons le fichier qui contient le lien spatial, nous devons prendre en compte que l'extension de fichier devrait être celle indiquée dans le projet Geographics et enregistrée comme l'association des mslink s'appuie sur.

Vous devez définir le système de coordonnées qui contient la carte, dans ce cas, Projected, UTM, Datum WGS84 et Zone 16N.

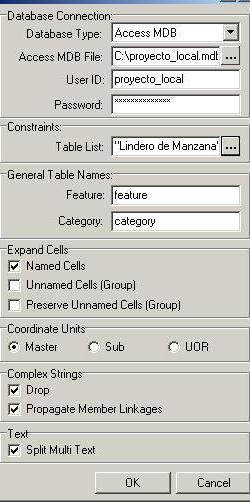

Vous devez configurer les paramètres de connexion sur le bouton Paramètres. Dans ce cas:

• Type de connexion ODBC, à partir de la base de données Project_local.mdb
• Entrez l'utilisateur et le mot de passe définis dans le projet
• Ensuite, nous sélectionnons les attributs que nous espérons être importés. À titre d'exemple, je suis intéressé par les limites de bloc, ce qui signifie que j'apporterais de cette carte, les vecteurs auxquels cet attribut est attribué.
• De plus, il est possible de déterminer si nous voulons que les cellules (blocs) soient conservées en tant qu'objets groupés. Aussi si le format des unités sera primaire ou secondaire (master ou sub).
• Il est configuré, que nous attendons avec le Cordes complexes, les objets qui contiennent des courbes, des lignes groupées et formes plusieurs. Ceux-ci peuvent être dissociés (déposer) ou propager les liens avec des liens de chaque objet dans un seul champ dans le tableau (plusieurs à un).
• Enfin, si nous prévoyons que plusieurs lignes de texte se séparent.
• Géodatabase de mise en scène de sortie
• Sauf si quelque chose de différent est établi, ArcGIS crée un géodatabase avec le nom du fichier dgn, où toutes les données seront saisies.
• La console démarre son processus et avertit si quelque chose n'a pas pu être réalisé, et lorsqu'elle atteint les enregistrements, elle indique combien entrent dans la base de données. Dans ce répertoire également, un fichier contenant le enregistrer de ce qui s'est passé dans l'importation.

3. Le résultat

Ils l'ont, les bords de la pomme comme catégorie de caractéristiques dans la base de données, de la même manière, des attributs différents peuvent être importés, ce qui, en cas d'avoir des tables associées à l'intérieur du mdb, apparaîtra comme des attributs de la forme.
